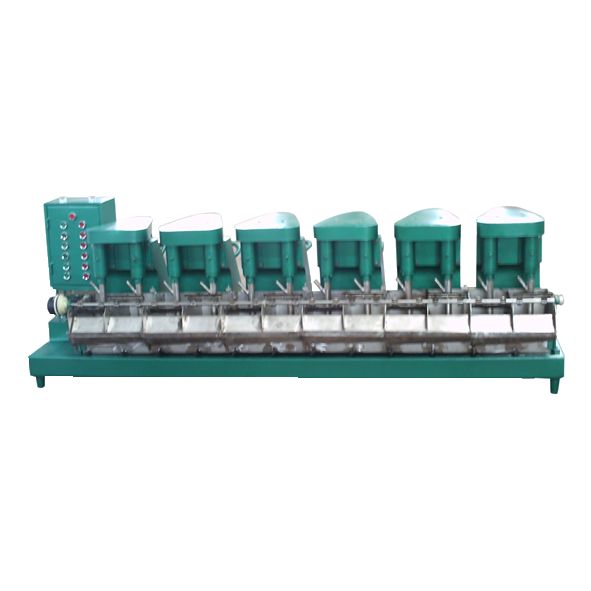

三升十二槽浮選機
- 產品品牌ＹＲ
- 產品型號３-１２
3升12槽浮選機適于實驗室用浮游方法進行礦物選別。此浮選機以二槽為一作業單元，可作6個單元的連續浮選實驗，每個作業單元用單槽、雙槽均可，根據用戶要求可裝置為左式或右式進礦浮選（移動中礦箱即可）。
一、 結構說明
3升12槽浮選機屬葉輪式機械浮選機，由以下主要部分組成：（1）槽體，（2）葉輪攪拌機構（3）刮板裝置（4）中礦箱等。見附圖
主要技術參數
1、單槽有效容積 3L
2、選槽數量 12槽
3、葉輪直徑 Φ70毫米
5、葉輪轉速 1680 轉/分
6、刮板轉速 15、30轉/分
7、給礦粒度 ＜0.2mm
8、主電機功率： 250 w×6（臺）
型號YS7114、1400轉/分、電源三相380V
8、刮板電機功率： 25w
型號YTC-25-4/80(齒輪減速：速比40）電源三相380V
三、安裝
1、機器應放置在穩固的工作臺上，臺面應保持水平。
2、機器安裝地點須有220/380V三相交流電源，在電動機接線時應注意豎軸回轉方向。
3、為確保工作便利及安全生產，應考慮到給礦、排礦、檢查等，不用墊腳，人體能夠觸摸到機器的全部位置為宜。
4、應通過磁力電閘，使電流接通電動機而轉動。
5、在機器安裝之前，須將防腐油脂擦凈。
四、加礦漿試機
1、逐一開啟各電機，確定旋向無誤（主電機為右旋，刮板電機為左旋）
2，用膠管插接進礦管、排礦管及各泡沫槽，備好盛放各級精礦之容器；接入調制好的礦漿，開啟各電機，調整中礦箱手輪，調節礦漿液面及被刮出泡沫層的厚度，觀察機器各部件運行，靜候浮選作業的完成。槽底外部置有清礦管，作業完畢清洗槽體時，拔除膠塞放水沖洗。
移動中礦箱的安裝位置及方向，可改變工藝流程。
五、潤滑
機器具有以下給油點：
1. 葉輪軸采用向心滾動軸承，應注入優質濃厚潤滑油脂，每六個月換油一次。
2. 刮板軸按使用情況注入少量潤滑油。
注意：每次換油時油封必須緊密，不要給油過多，滲漏槽體內影響礦漿純凈。
